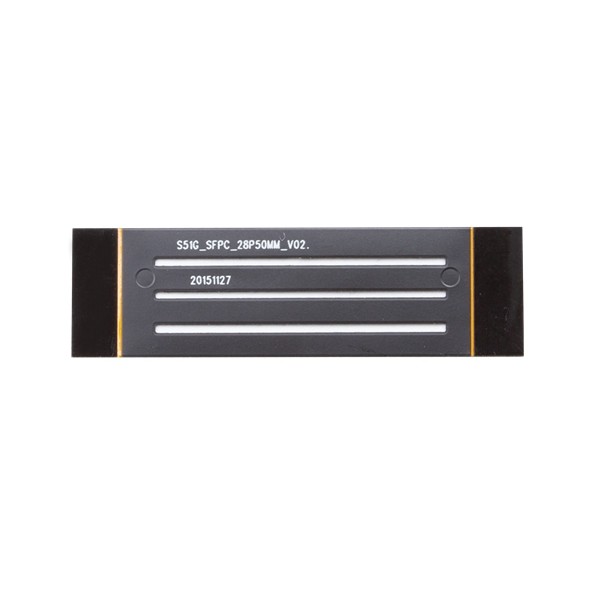

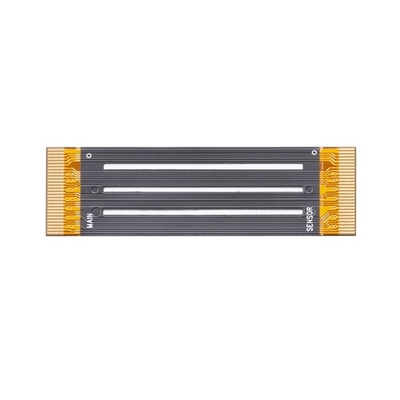

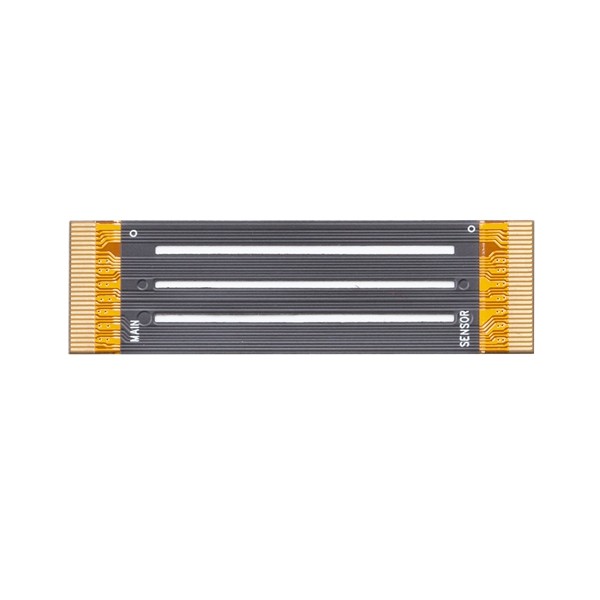

Doppeltes mit Seiten versehenes Flex-2L PWB-Brett

Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xPWB-Schicht | Double-Layer-Flex-Schaltungen | Material | PU |
---|---|---|---|
Board-Schicht | 2L | Fertige Behandlung | ENIG |
Kupferne Stärke | 1/1 Unze | Minimale Bohrgröße | 0.1mm |
Hervorheben | Doppeltes mit Seiten versehenes Flex-2L PWB-Brett,Flex-2L PWB-Brett,PWB der Doppelschicht 2L |
Doppeltes mit Seiten versehenes Flex-2L PWB-Brett
Flex-PWB-Brett-Doppeltes versah Brett der PWB-Doppeltes mit Seiten versehenes flexibles PWB-Elektronik-PWB-Komponenten-kundenspezifischen Schaltung mit Seiten
Doppelschicht Flex Circuits
Die flexiblen Stromkreise (auch genannt als Flexstromkreise, flexible Leiterplatten, Flex-PWB, usw.) werden aus einem dünnen isolierenden Polymerfilm bestanden, der die leitfähigen Stromkreismuster hat, die dazu hinzugefügt werden und gewöhnlich mit einer dünnen Polymerbeschichtung geliefert sind, um die Leiterstromkreise zu schützen. Seit die Technologie ist für das Untereinander verbinden von elektronischen Geräten langer langer Zeit vor eingesetzt worden. Sie ist jetzt eine der wichtigsten Verbindungstechnologien, die für die Fertigung vieler modernen elektronischen Produkte gebräuchlich sind.
In der Praxis gibt es viele verschiedenen Arten flexible Stromkreise, einschließlich eine Metallschicht, doppelte mit Seiten versehene, mehrschichtige und steife Flexstromkreise. Die Stromkreise können gebildet werden, indem man Metallfolienumhüllung (normalerweise des Kupfers) von den Polymerbasis ätzt und Metall oder Drucken von leitfähigen Tinten unter anderen Prozessen überzieht.
Vorteil:
1)Genauigkeit von Entwürfen. Die meisten modernen elektronischen Geräte, die benutzen gebräuchlich sind heute, flexible Leiterplatten wegen der hohen Stufe der Präzision erwartet von ihnen.
2)Sie sind leicht. Die Leiterplatten können leicht gefaltet werden, so können sie in Fächer in Position gebracht werden.
3)Langfristige Leistung. Die besseren Qualitäten von flexiblen Leiterplatten sie Haltbarkeit und langfristige Leistung haben lassen. Die Eigenschaften der niedrigen Duktilität und der Masse, die in diesen Brettern enthalten wird, erlauben ihnen, den Einfluss von Erschütterungen zu überwinden und deshalb geben ihnen die Kapazität, Leistung verbessert zu haben.
4)Wärmeableitung. Wegen der Kompaktbauweisen der Leiterplatte, gibt es kürzere thermische Wege erzeugte und die Ableitung der Hitze wird schneller mit anderer Art PCBs verglichen.
5)Flexibilität. Wegen ihrer Fähigkeit, flexibel zu sein, ist sie leicht, flexible Leiterplatten zu den verschiedenen Niveaus zu verbiegen, wenn sie sie installieren, macht es so, möglich, die Funktionalitätsniveaus der verschiedenen Elektronik zu erhöhen.
FPC-Technologie-Fähigkeit | |||
Schreiben Sie zu (alle Maße sind Mil es sei denn, dass anders spezifiziert) |
Massenproduktion (Ertrag ≥ 80%, Cpk-≥1,33) |
Kleine Menge (Ertrag ≥60%, Schlüssel Spezifikations-Ertrag ≥80% |
Probe |
FPC (ja/nein) | ja | ja | ja |
Schichtzählung/Struktur, Maximum. | 2 | 4 | 6 |
Größe (L ×W), Maximum. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
Nenndicke (Millimeter) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
Dickentoleranz | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
Oberflächenendart | ENIGENEPIGOPSI-SilverI-Zinn HASLHard-Gold | ENIGENEPIGOPSI-SilverI-Zinn HASLHard-Gold | ENIGENEPIGOPSI-SilverI-Zinn HASLHard-Gold |
Weicher ENIG (ja/nein) | nein | nein | nein |
Grundmaterialart | PU | PU | PILCPTK |
Coverlay-Stärke (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
Klebende Stärke (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
Kupferne Stärke, Min./Maximum (um) | 12-70 | 12-70 | 12-70 |
Grundmaterialstärke, Min./Maximum (um) | 25-75 | 25-75 | 25-100 |
Mechanische gebohrte Durchlochgröße (AVW), Min. | 0,15 | 0,15 | 0,15 |
Überziehen des Längenverhältnisses, Maximum. | 3:1 | 3:1 | 5:1 |
Auflagengröße, Min. | Mit durchgehendem Loch: 0.4mm Ohne durchgehendes Loch: 0.2mm |
Mit durchgehendem Loch: 0.4mm Ohne durchgehendes Loch: 0.2mm |
Mit durchgehendem Loch: 0.3mm Ohne durchgehendes Loch: 0.2mm |
Auflagenmaßtoleranz | 20% | 20% | 10% |
Auflage, zum des Raumes, Min. aufzufüllen. | 4mil | 4mil | 4mil |
Auflage, zum von Toleranz zu umreißen | ±3mil | ±3mil | ±2mil |
Musterstandort accurancy | ±3mil | ±3mil | ±2mil |
Musterstandort accurancy von der Oberseite zum einen Tiefstand zu erreichen | ±3mil | ±3mil | ±2mil |
Laser über Lochdurchmesser/Auflage, Min. | 4/12mil | 4/10mil | 4/10mil |
Linienbreite Outerlayer (Hoz+plating)/Raum, Min. | 3/3mil | 3/3mil | 2/2mil |
Linienbreite Innerlayer (Hoz)/Raum, Min. | 3/3mil | 3/3mil | 2/2mil |
Innere Linienbreitetoleranz | ±10% | ±10% | ±10% |
Outerlayer-Ausrichtung, Min. (Auflagendurchmesser = AVW + X) | AVW + 8 | AVW + 8 | AVW + 6 |
Innerlayer-Ausrichtung, Min. (Auflagendurchmesser = AVW + X) (L ≤4Schicht) | AVW + 10 | AVW + 10 | AVW + 8 |
Laser über Lochneigung, Min. | 0.40mm | 0.40mm | 0.35mm |
Mechanische Lochneigung, Min. | 0.50mm | 0.50mm | 0.40mm |
Bohrungspositionstoleranz | ±2mil | ±2mil | ±2mil |
Lochmaßtoleranz | ±2mil | ±2mil | ±2mil |
Standort accurancy aufzufüllen vom Werkzeugausstattungsloch (PTH&NPTH) | ±3mil | ±3mil | ±2mil |
Standort accurancy zu umreißen vom Werkzeugausstattungsloch (PTH&NPTH) | ±3mil | ±3mil | ±2mil |
Entwurfsmaßtoleranz | ±2mil | ±2mil | ±2mil |
LPI-Ausrichtung/Verdammung, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
LPI-Verdammung auf CVL | 8mil | 8mil | 8mil |
Offenes Fenster Coverlay/Verdammung | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
Coverlay-Ausrichtung/Harzfluß | 4mil | 4mil | 2mil |
Stifferness-Material | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
Stifferness-Verdammung, Min. | 12mil | 12mil | 8mil |
Stifferness-Ausrichtung/Harzfluß | 8mil/4mil | 8mil/4mil | 4mil/2mil |
Widerstandtoleranz | 10% | 10% | 5% |
Thermische Zuverlässigkeit (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
Qualifiziertes Material und Struktur UL | PU | PU | PU |
FAQ:
Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.
Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)
Q3: Werden unsere PWB-Dateien überprüft.
: Ja. Ihre Daten werden von unserem Ingenieur-Team überprüft. Wenn wir finden, dass alle technischen Fragen oder irgendwelche zu haben sich erkundigt, treten wir mit Ihnen in Verbindung und lösen die Probleme zusammen.
Q4: Tut unser Produkt wird geprüft vor Versand.
: Ja. Wir könnten Funktions-Satzprüfung zur Verfügung stellen, wenn Sie uns die Prüfverfahren zur Verfügung stellen.
Q5: Erbringen Sie PWB-Versammlungsdienstleistungen, auch?
Für schwere Waren mehr als 300kg, wir möglicherweise versenden Ihre PWB-Bretter durch Schiff oder auf dem Luftweg, um Frachtkosten zu sparen. Selbstverständlich wenn Sie Ihren eigenen Absender haben, treten möglicherweise wir mit ihnen für das Beschäftigen Ihren Versand in Verbindung.
