Mehrschichtige Leiterplatte FR4 TG170
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| PWB-Schicht | 12 Schicht mehrschichtig | Rohstoff | FR4, TG170 |
|---|---|---|---|
| Oberflächenende | Immersionsgold und Goldfinger | Dicke fertig | 2,20 mm, +/- 10 % Toleranz |
| Außenschicht Kupfer | 1 Unze (35µm) beendete kupfernes Gewicht | Inneres Schichtkupfer | 1/2 Unze (18µm) Basisgewicht |
| Lötmittel-Masken-Farbe | Grün, 2 Seiten | Siebdruckfarbe | Weiß, 2 Seiten |
| Hervorheben | Mehrschichtige Leiterplatte TG170,Mehrschichtige Leiterplatte ISO9001,PWB TG170 mehrschichtiges fr4 |
||
Produkt-Beschreibung

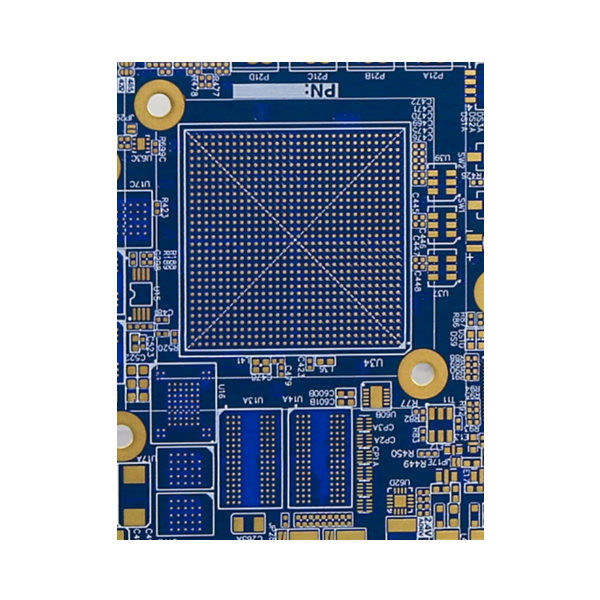

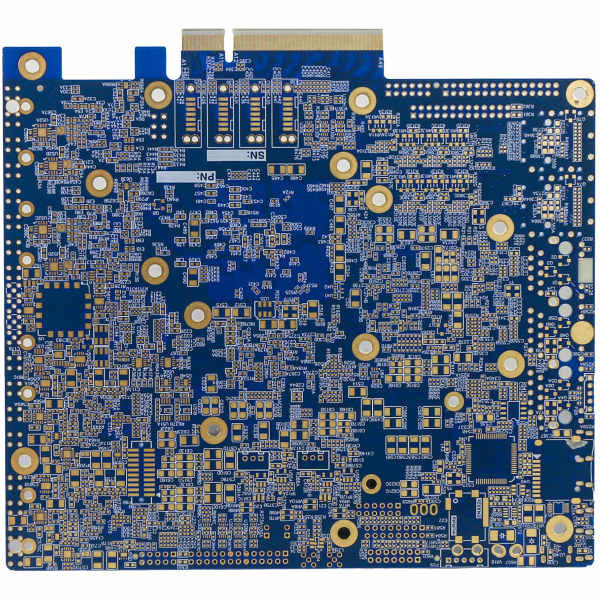

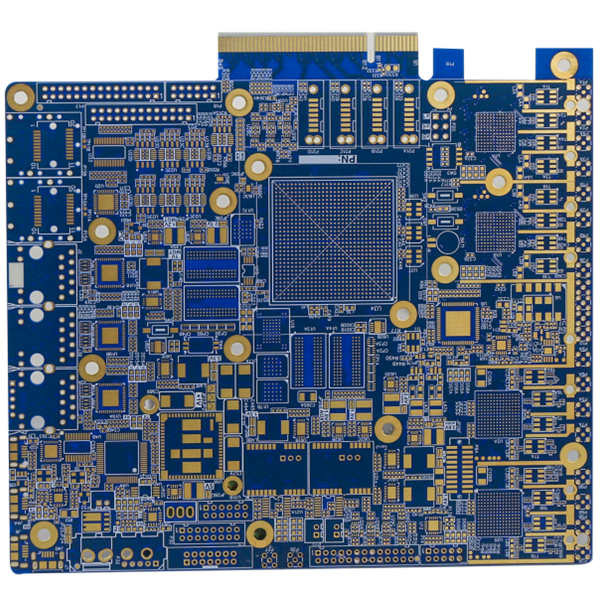

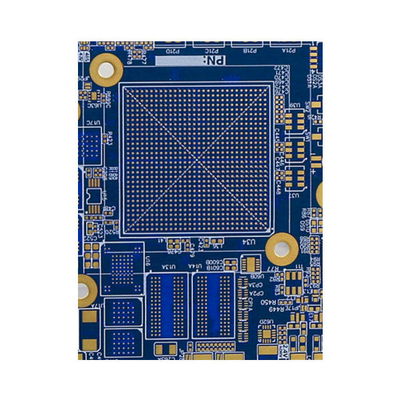

Mehrschichtige Leiterplatte FR4 TG170
Mehrschichtiges Leiterplatte-Kupfer gefülltes Leiterplatte-Goldfinger geliefertes Stapel-Oben 12L PWB
mehrschichtige steife Leiterplatte 12L
Brettart: Mehrschichtige Leiterplatte (12L)
Oberfläche beendet: Immersionsgold 2u“ (0,05 - 0,1 µm Gold über 3 - µm 5 Nickel.) und Goldfinger
Fertige PWB-Stärke (Millimeter): 2.2mm, +/--10%
Spezifische Rohstoffanforderungen: FR4, TG170
Kupfernes Gewicht der äußeren Schicht: 1 Unze (35µm) beendete kupfernes Gewicht
Kupfer wiegt von der inneren Schicht: 1/2 Unze (18µm) Basisgewicht
Überziehen von Stärke des durchgehenden Lochs: 25 Mikrometer
Widerstandsteuerung: Ja
Senkerloch coutersunk Loch: Nein
Zylindrisch anbohrung Loch: Nein
Kleinstes Loch ist 0.2mm
PTH-Lochtoleranz: +/-0.075mm
Lötstopplack: 2 Seiten, Blau
Silkscreen: 2 Seiten, weiß
Stromkreisprofil: V-CUT und verlegt
E-Testantrag: alle PCBs werden e-geprüft
Ipc-Klasse: 3
Spezielle Anforderungen: Kupferne gefüllte vias und gelieferter Stapel-oben
| PWB-Schicht | Mehrschichtige Leiterplatte (12L) |
| PWB-Oberfläche beendete | Immersionsgold 2u“ (0,05 - 0,1 µm Gold über 3 - µm 5 Nickel.) und Goldfinger |
| PWB-Materialbedarf | FR4, TG170 |
| PWB-Stärke beendete | 2.2mm fertig, +/--10% |
| Kleinste Lochgröße | 0.20mm |
| PWB-Lötstopplack | 2 Seiten, Blau |
| PWB-Silkscreenfarbe | 2 Seiten, weiß |
| Kupfer wiegt von der äußeren Schicht | 1 Unze (35µm) beendete kupfernes Gewicht |
| Kupfer wiegt von der inneren Schicht | 1/2 Unze (18µm) Basisgewicht |
| Spezielle Anforderungen |
Kupferne gefüllte vias und gelieferter Stapel-oben |
FAQ:
1. Welche Dienstleistung können Sie erbringen?
Leiterplatte, Versammlung der gedruckten Schaltung, schneller Prototypauftrag
2. Wie schnell Ihre Vorbereitungs- und Anlaufzeit ist?
HDI-Brett am schnellsten 3 WDs, 2L und 4L steifes Brett schnellstes 24H
3. Wie man schnelles Zitat erhält?
Stellen Sie bitte gerber Datei und Sonderkommandos des Brettes bereit (einschließlich Schicht, Brettstärke, kupferne Stärke, Oberflächenbehandlung, Lötmittelmaske und Silkscreenfarbe, spezieller Antrag, wenn irgendwie, Nachfragequantität, usw.)
Probe:
| PWB-Schicht | 4L |
| PWB-Oberfläche | ENIG |
| PWB-Material | FR4, TG135 |
| fertige kupferne Stärke | 2/2/2/2oz |
| Lötmittelmaskenfarbe | Doppelte Seite, rot |
| Silkscreen | Doppelte Seite, schwarz |
| Quantität | 1000pcs, 2 Wochen |
Zahlungsbedingungen 4.What tun Sie haben?
T/T
