Halber des Loch-0.25mm BGA mehrschichtiger PWB-Prototyp PWB-Brett-1.2mm Hdi

Herkunftsort CHINA
Markenname Huashengxin
Zertifizierung UL , ISO9001
Modellnummer 134950
Min Bestellmenge 1pcs
Verpackung Informationen Vakuum
Lieferzeit am schnellsten 24 Stunden für Prototyp 2L und 4L, 3 Tage für HDI-Brettproduktion
Zahlungsbedingungen T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
PWB-Name Bretter 6L 1+N+1HDI Marterial FR4 IT180 TG180
Oberfläche beendet Immersionsgold Brett-Stärke 1.2mm
Kupferne Stärke 1/1/1/1/1/1OZ Min.PCB-Bahn/-abstand 8/8mil
Lötmittelmaske Grün, beide Seiten Kleinstes mechanisches Bohrloch 0.3mm
Spezieller Antrag Halbes Loch, 0.25mm BGA Applicationcommunications-Produkte digitale Produkte
Markieren

0.25mm BGA mehrschichtiges PWB-Brett

,

1.2mm BGA mehrschichtiges PWB-Brett

,

1.2mm Hdi PWB-Prototyp

Hinterlass eine Nachricht
Produkt-Beschreibung

Halber des Loch-0.25mm BGA mehrschichtiger PWB-Prototyp PWB-Brett-1.2mm Hdi



Mehrschichtiges PWB-Brett DES HDI PWB-Brett-halbes Loch-0.25mm BGA 6 Schicht-PWB-Brett-PWB-Brett-Herstellung



Bretter 6L 1+N+1 HDI



HDI PWB bedeutet Verbindungsleiterplatten mit hoher Dichte, sie werden gekennzeichnet durch feinere Linien, genauere Räume und dichtere Verdrahtung.
Wegen seiner höheren Stromkreisdichte als traditionelle Leiterplatten, HDI PWB-Entwürfe kann kleinere durch Löcher und Gefangennahmenauflagen sowie höhere Verbindungsauflagendichte einschließen. HDI PWB ist, das Gewicht und die Gesamtausmasse von Produkten zu verringern, weitverbreitet sowie die elektrische Leistung des Gerätes zu erhöhen.



HDI-Brett-Stapel-oben:
1+N+1 mit Laser-microvia und mechanischem begrabenem Kern über. Das „1" stellt „Anhäufung“ oder aufeinander folgende Laminierung auf jeder Seite des Kernes dar.
i+N+i (i>=2) enthalten PCBs 2 oder mehr „Anhäufung“ von Verbindungsschichten mit hoher Dichte. Microvias auf verschiedenen Schichten kann geschwankt werden oder gestapelt werden. Kupfer füllte Staplungs-microvia Strukturen ist allgemein - gesehen in herausfordernden Entwürfen.

HSX-Produktabdeckung 1~32L FR-4 PWB-, IMS-PWB-, HDI-Bretter, Hochfrequenz-PTFE-Bretter und Steif-Flexbretter etc. Es stellt flexible schnelle Drehungsproduktionsdienstleistungen (12 Stunden to72-Stunden) sowie Bändchen zu großer Volumen PWB-Herstellung zur Verfügung. Produkte sind auf den High-Techen Gebieten wie Kommunikationen, Stromversorgung, Computernetzwerke, digitale Produkte, industrielle Steuerung, Wissenschaft und Ausbildung, medizinische Geräte und Aerospace weitverbreitet.



PWB-Schicht 6L PWB-Material FR4 IT180 TG180
Kupferne Stärke 1/1/1/1/1/1OZ PWB-Stärke 1.2MM
Min. Lochgröße 0.3mm Min.PCB-Bahn/-abstand: 8/8mil
PWB-Lötmittelmaske Grün PWB-Silkscreen Weiß
PWB-Oberfläche beendete Immersions-Gold PWB-Entwurf Wegewahl
Anwendung digitale Produkte
Spezielle Anforderung: HDI begrub vias und blinde vias, einen Schrittstapel herauf //impedance-Steuerung/halbes Loch/Harz gefülltes und überzogenes over/0.25mm BGA

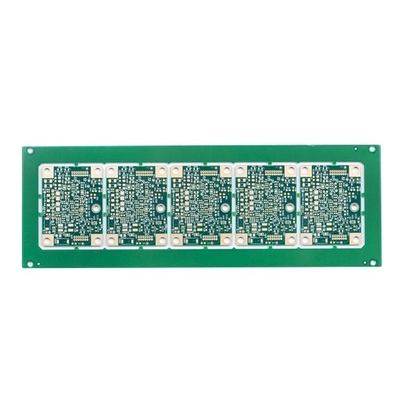

Halber des Loch-0.25mm BGA mehrschichtiger PWB-Prototyp PWB-Brett-1.2mm Hdi 0

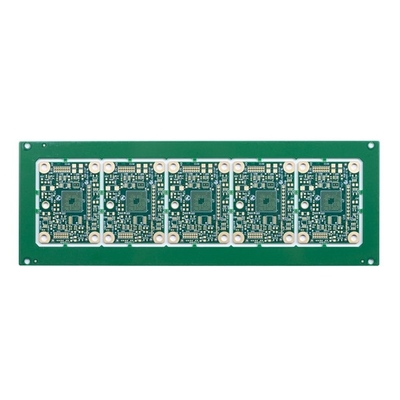

Halber des Loch-0.25mm BGA mehrschichtiger PWB-Prototyp PWB-Brett-1.2mm Hdi 1

Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.



Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)



Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen anderen 3. Parteien. Und wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.



Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.



Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage



Q6: Welche Zahlung nehmen Sie an?
: Überweisung (T/T) oder Akkreditiv (L/C) oder Paypal (nur für kleinen Wert weniger als 500usd)
