Bleifreies kupfernes starkes kupfernes PWB der Leiterplatte HASL 2.0mm 1 Schicht

Herkunftsort CHINA
Markenname Huashengxin
Zertifizierung UL , ISO9001
Modellnummer 113098
Min Bestellmenge 1pcs
Verpackung Informationen Vakuum
Lieferzeit am schnellsten 24 Stunden für Prototyp 2L und 4L, 3 Tage für HDI-Brettproduktion
Zahlungsbedingungen T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
PWB-Name niedrige Leiterplatte des Kupfer-1L Marterial CU
Oberfläche beendet LF HASL Brett-Stärke 2.0mm
Kupferne Stärke 1/0 UNZE Gliedern Sie Spannung auf 4KV
Lötmittelmaske Weiß Legende schwarz
Fertiges Brettprofil V-CUT/Lochen Applicationcommunications-Produkte Stromversorgungsgeräte
Markieren

ODM-Kupfer-Leiterplatte

,

2.0mm kupferne Leiterplatte

,

2.0mm starkes kupfernes PWB

Hinterlass eine Nachricht
Produkt-Beschreibung

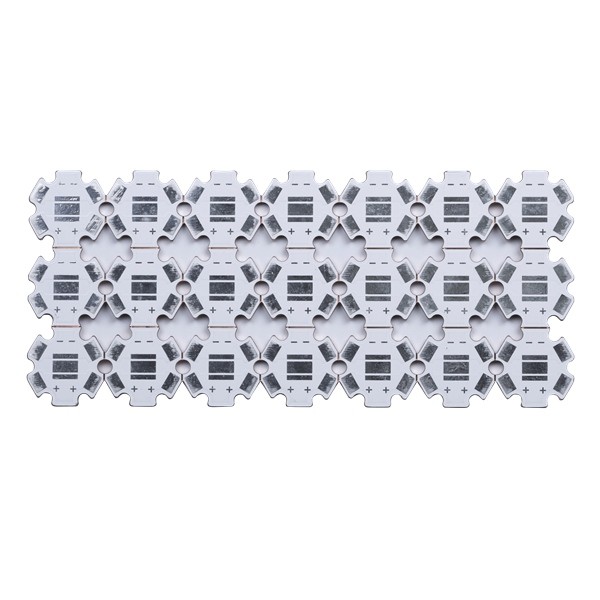

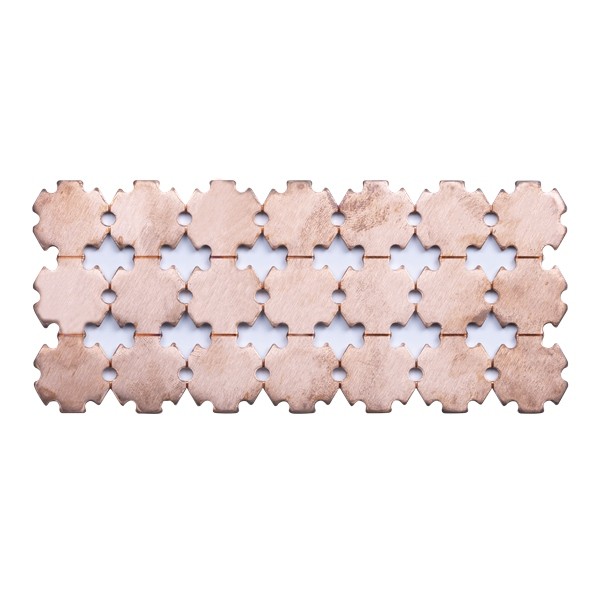

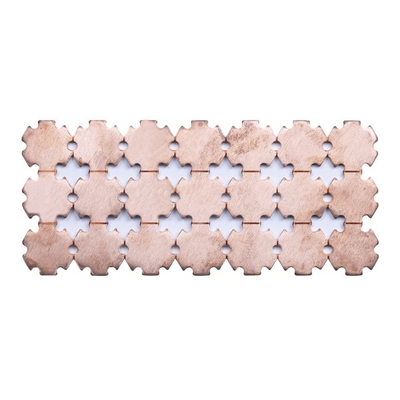

Bleifreies kupfernes starkes kupfernes PWB HASL der Leiterplatte-2.0mm 1 Schicht



Kupfernes PWB-Brett PWB-Brett, das HASL bleifreies PWB-Kupfer-niedrige Leiterplatte herstellt



niedrige Leiterplatte des Kupfer-1L



Kupfer-ansässiges PWB oder Kupferkern PWB ist ein Metallkern PWB unter Verwendung des Kupfers als das Grundmaterial. Wie aller Metallkern PCBs, hat es auch drei Hauptschichten. Die Oberschicht wird vom Kupfer hergestellt, das für die elektrische Verbindung zwischen den Komponenten verantwortlich ist. Diese Schicht ist in allen Arten PCBs Standard. Die zweite Schicht ist die dielektrische Schicht, die gegenwärtiges an der Oberschicht zur Basisschicht verhindert. Obgleich diese Schicht elektrisch ein Isolator ist, ist es ein guter Leiter der Hitze. Es überträgt die Hitze, die durch die Komponenten und die Hilfen in der Wärmeableitung produziert wird. Die untere Schicht des PWBs ist kupfern, das ist, warum es ein Kupferkern PWB ist.





Kupfer-ansässiges PWB liefern die beste Leistung unter Ganzmetallkern PCBs. Dieses werden PCBs für bestimmte Zwecke, einschließlich Hochfrequenzstromkreise und Hochtemperaturveränderungen verwendet. Sie können Hitze zerstreuen besser als Eisen- und Aluminiumkern PCBs.





Lamellenförmig angeordnete Art/Marke: Cu Leiterplatteschicht: 1 Schicht
PWB-Brett dick: 2,0 MILLIMETER Unterschiedliche kupferne Stärke: 1/0 UNZE
Wärmeleitfähigkeit 10 mit m·K Fertiges Brettprofil: V-CUT/Lochen
Lötstopplackdetails: Weiß Gliedern Sie Spannung auf 4KV
Legendendetails: Kein Oberflächendetails: LFHASL
Leiterplatteverwendung: Stromversorgungsgeräte



Bleifreies kupfernes starkes kupfernes PWB der Leiterplatte HASL 2.0mm 1 Schicht 0Bleifreies kupfernes starkes kupfernes PWB der Leiterplatte HASL 2.0mm 1 Schicht 1



FAQ:

Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.



Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)



Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen anderen 3. Parteien. Und wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.



Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.



Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage



Q6: Welche Zahlung nehmen Sie an?
: Überweisung (T/T) oder Akkreditiv (L/C) oder Paypal (nur für kleinen Wert weniger als 500usd)
