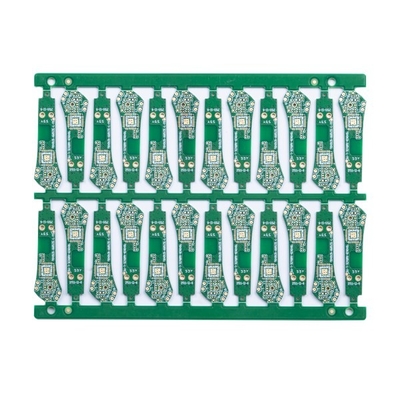

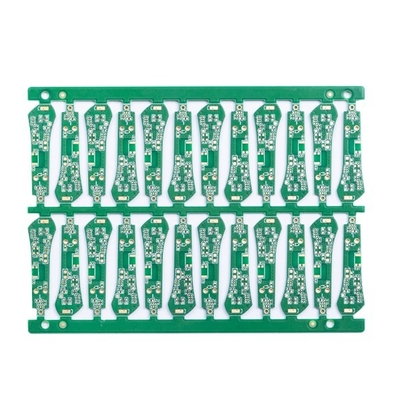

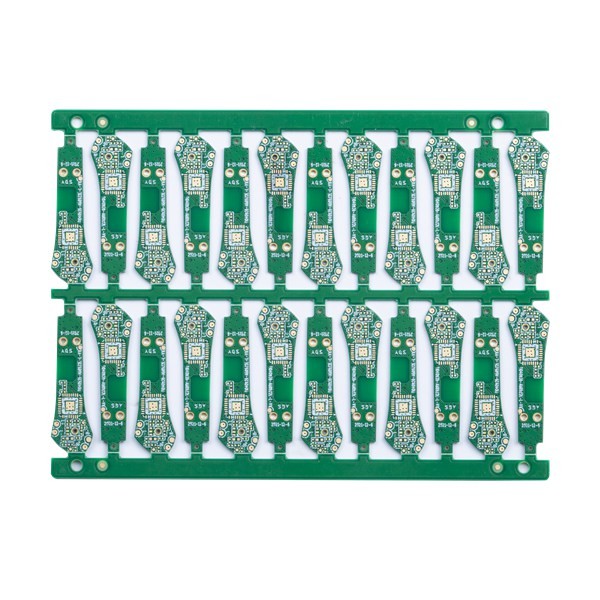

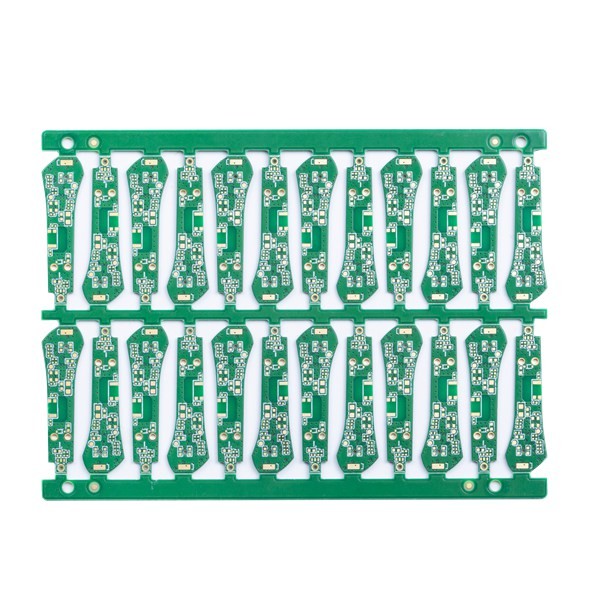

Grün-PWB-Brett 2mm Stärke-FR4 TG150 6 Schicht-Immersions-Gold

2mm ThicknessFR4 TG150 Grün-PWB-Brett 6 Schicht-Immersions-Gold

Schnelles Drehung PWB verschalt 2mm Brett-Stärke-Widerstand-Steuerkommunikation Porducts FR4 TG150 materielles grünes PWB

schnelle Drehungs-Leiterplatte 6L 2MM

Im Jahre 2010 gegründet, ist Stromkreis Shenzhens Huashengxin ein Berufshersteller für Leiterplatten. Huashengxin-Produktabdeckung 1~32L FR-4 PWB-, IMS-PWB-, HDI-Bretter, Hochfrequenz-PTFE-Bretter und Steif-Flexbretter etc. Wir stellen flexible schnelle Drehungsproduktionsdienstleistungen (12hours zu 72 Stunden) sowie Bändchen zu großer Volumen PWB-Herstellung zur Verfügung. Und unsere Produkte werden weit von an der Kommunikationsindustrie, Stromversorgungsgeräte, Computernetzwerke zur Luftfahrtindustrie angewendet.

Maximale Schichten grünen PWB-Brettes ist 32layer (Schicht ≥20 muss wiederholen)

Die maximale Endgremiumsgröße ist- 740* 500 Millimeter, aber, wenn Gremiumsseite >600 Millimeter, das Brett wiederholen muss

Minimale Endplattengröße ist- 5 * 5mm
PWB-Material umfasst PU +FR4, FR4, Rogers, Ätzung
PWB-Stärkefähigkeit ist 0.2~4.0mm (Bedarf, wann 4 <0>Millimeter zu wiederholen) (und kann HASL-Oberfläche mit Brettstärke nicht tun

Kupferne Stärke der inneren und äußeren niedrigen kupfernen Fähigkeit: Minute 0.3/0.5oz, maximales 3oz, Vor-4-6oz

Bogen- und Torsionstoleranz: 0,075%

Min. Lochgröße: 0.15mm (müssen Sie das Brett wiederholen, wenn kleiner als 0,15 Millimeter)

Bohrlochfähigkeit HDI minimale: 0.08-0.10MM
Leiterbahn/Abstandsfähigkeit: 3mil (0.075mm)
PWB-Entwurfsmethode: Routing/V-CUT/Punching

Lötmittelmasken-Stärkefähigkeit: Standard-15-20um; Modern: 35um

Minimale Lötmittelmaskenbrücken-Breitenfähigkeit: grünes 4mil, andere Farbe 4.8mil

Füllende Lochfähigkeit der Lötmittelmaske: 0.1-0.5mm

Die Farbe der Lötmittelmaske bedeckt grünes, mattes Grün, blaues, mattes blaues, schwarzes, mattes Schwarzes, gelb, rot, weiß, usw.
PWB-Silkscreen schließt weißes, Schwarzes und als Ihr Antrag mit ein

Peelable-Masken-Stärkefähigkeit: 500-1000um
Oxidationsfilm von OSP-Fähigkeit: 0.2-0.5um

FAQ:

Q1: Konnten Sie PWB-Versammlungsservice- und -komponentenauftreten zur Verfügung stellen?
: Ja könnten wir Komponentenauftreten und PWB-Versammlungsdienstleistungen sowie Kastengestalt auch zur Verfügung stellen wenn Antrag.

Q2: Mit welchen Ländern haben Sie gearbeitet?
: USA, Kanada, Italien, Deutschland, Großbritannien, Spanien, Frankreich, Russland, der Iran, die Türkei, Tschechische Republik, Österreich, Australien, Brasilien, Japan, Indien etc.

Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen anderen 3. Parteien. Und wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.

Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.

Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage
