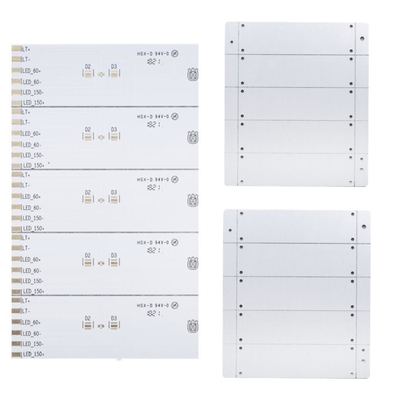

Einseitige Aluminiumkern-PWB-Grün-Lötmittel-Maske 1.6mm HASL bleifrei

Einseitige Aluminiumkern-PWB-Grün-Lötmittel-Maske 1.6mm HASL bleifrei

Einseitiger Aluminium-PWB-Brett-Metallkern PWB-Aluminiumkern PWB-basierte plattiertes PWB-Aluminiumaluminium PWB-BoarAluminum PWB

Einseitiges Aluminium-PWB-Brett

HSX-Stromkreis umfasst einen Gesamtproduktionsbereich von 10.000 Quadratmetern, beschäftigt mehr, als 350 Arbeitskräfte, über 5.000 PWB-Arten monatlich produziert. Seine Produkte sind auf den High-Techen Gebieten wie Kommunikationen, Stromversorgung, Computernetzwerke, digitale Produkte, industrielle Steuerung, Wissenschaft und Ausbildung, medizinische Geräte und Aerospace weitverbreitet.

Unter allem Metallkern PCBs, ist- Aluminium-PWB die allgemeinste Art. Das Grundmaterial besteht Aluminiumkern und aus Standard-Material FR4. Es kennzeichnet eine thermische plattierte Schicht, die Hitze in einer in hohem Grade leistungsfähigen Art beim Abkühlen von Komponenten und Erhöhung der Gesamtleistung der Produkte zerstreut. Z.Z. wird unterstütztes AluminiumpWB als die Lösung zur hohen Leistung und zu den festen Toleranzanwendungen angesehen.

Vorteile von Aluminium-PWB:
1. umweltfreundlich. Aluminium ist ungiftig und recyclebar.
Ableitung 2.Heat. Aluminium kann Hitze weg von wesentlichen Komponenten übertragen und die schädliche Wirkung so herabsetzen, die sie auf der Leiterplatte haben könnte.
Haltbarkeit 3.Higher: Aluminium stellt Stärke und Haltbarkeit zu einem Produkt zur Verfügung, und es kann versehentlichen Bruch während der Herstellung, der Behandlung und des täglichen Gebrauches verringern.
4.Lightweight: Aluminium ist ein leichtes Metall.

Schichten: 1-32layer, wenn die Schicht 20L oder Stute als 20L ist, muss das Brett wiederholen.
Die maximale Endplattengröße ist- 740* 500 Millimeter, aber, wenn Plattenseite >600 Millimeter, es wiederholen muss.
Die minimale Plattengröße ist 5 * 5mm.
Rohstoffe von Leiterplatten umfassen FR4, Rogers, Halogen-freie, hohe TG-Materialien…
PWB-Stärkefähigkeit ist von 0.2~4.0mm, wenn Stärke weniger als 0,2 Millimeter, oder mehr als 4 Millimeter, werden Bedarf zu wiederholen.
PWB-Kupferstärkefähigkeit ist H~5oz. Wenn mehr als 5oz, es zuerst wiederholen müssen.
Bogen- und Torsionstoleranz ist 0,075%.
Die minimale Lochgröße ist 0.15mm, wenn, Größe zu bohren kleiner als 0.15mm ist, muss das Brett zuerst bestätigen.
Die maximale Lochgröße ist 6.0mm, wenn Lochgröße mehr, als 6mm, das Mahlen verwenden müssen, zum von Löchern zu vergrößern.
Die Farbe der Leiterplatte umfassen das grüne, matte Grün, blaues, mattes blaues, schwarzes, mattes Schwarzes, gelb, rot, weiß, und so weiter.
Die Farbe der Silkscreenfarbe: schließen Sie weißes mit ein, schwarz und so weiter.
Leiterplatteoberflächen umfassen bleifreies HASL, ENIG, Immersions-Sn, OSP, selektiven ENIG + OSP, Immersions-Silber, ENEPIG, Goldfinger, etc.

Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.

Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)

Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen anderen 3. Parteien. Und wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.

Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.

Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage

Q6: Welche Zahlung nehmen Sie an?
: Überweisung (T/T) oder Akkreditiv (L/C) oder Paypal (nur für kleinen Wert weniger als 500usd)
