Keramisches PWB-Brett-Grün keramischer Grundmaterial PWBs keramischer hoher TG-Halbleiter und Mikroelektronisch

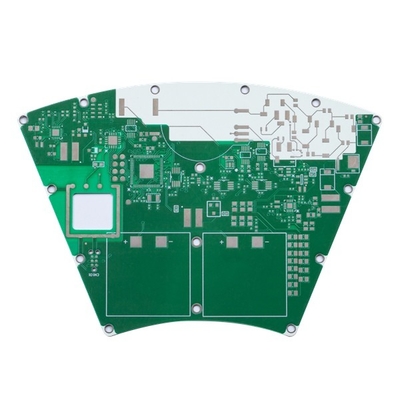

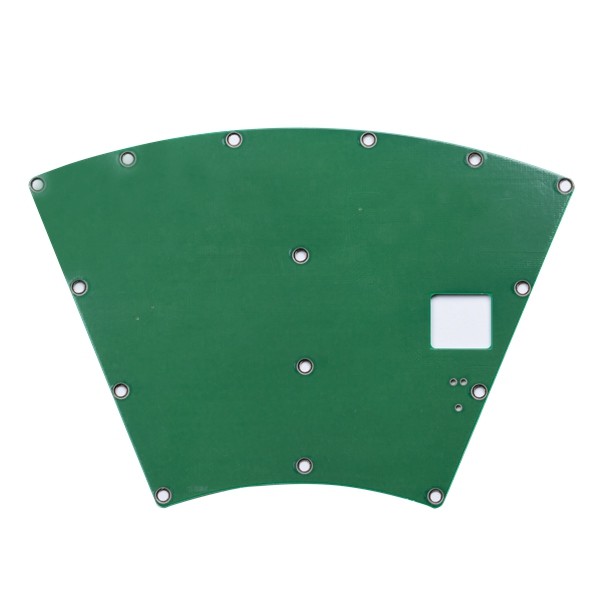

Grünes keramisches PWB-Brett

Keramisches PWB haben gute Hochfrequenz- und elektrische Leistung und haben hohe Wärmeleitfähigkeit, ausgezeichnete chemische und Wärmebeständigkeit. Ausgezeichnete Korrosionsbeständigkeit, es weitverbreitet im Halbleiter und Mikroschaltung, die PWB verpacken, Hoch-Helligkeit geführtes Chip-Carrier-Brett, Kfz-Elektronik und Beleuchtungskomponenten, starke Wärmeableitungsmaterialien des elektronischen Bauelements, etc.

Keramischer PCBs stellen beste Quelle des Reagierens des Punktes für die gedruckten Schaltungen wegen zwei Gründe, der hohen Wärmeleitfähigkeit und des niedrigen Ausdehnungskoeffizienten zur Verfügung (CTE). Das keramische PWB ist in hohem Grade einzigartig und nützlich, weil es ein kompletter Ersatz von den traditionellen Leiterplatten ist, die einfache Struktur und erhöhte Leistung haben.

Eigenschaften keramischen PWBs:

1. Keramische Leiterplatten sind ausgezeichnete Wärmeleiter.
2. werden keramische Leiterplatten nicht leicht durch Chemikalien abgefressen.
3. stellen keramischer PCBs eine hohe Stufe der mechanischen Kompatibilität zur Verfügung.
4. Umreißen ist das mit hoher Dichte auf keramischen Brettern einfach.
5. Ihre CTA-Teilbefolgung ist ausgezeichnet.

FAQ:

Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.

Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)

Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen anderen 3. Parteien. Und wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.

Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.

Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage

Q6: Welche Zahlung nehmen Sie an?
: Überweisung (T/T) oder Akkreditiv (L/C) oder Paypal (nur für kleinen Wert weniger als 500usd)
