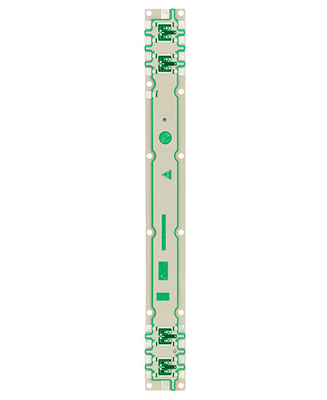

UL Tin Base Station Double Sided PWB-ISO9001 genehmigte für Digital-Produkte
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Brettstärke | 0.95mm | Linienbreite und Raum | 0.5mil/0.20mil |
|---|---|---|---|
| Oberflächenbehandlung | Shen-Zinn | Zahl von Böden | 2L |
| Markieren | Tin Base Station Double Sided PWB,Doppeltes ISO9001 versah PWB mit Seiten,mit Seiten versehenes Leiterplatte des Doppelt-0.5mil |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
Produkt-Beschreibung
UL Tin Base Station Double Sided PWB-ISO9001 genehmigte für Digital-Produkte
2L Tin Base Station Antenna Double versah genehmigtes UL PWB-ISO9001 mit Seiten
Hochfrequenzplatte + super lange Größe
Produkte sind auf den High-Techen Gebieten wie Kommunikationen, Stromversorgung, Computernetzwerke, digitale Produkte, industrielle Steuerung, Wissenschaft und Ausbildung, medizinische Geräte und Aerospace weitverbreitet. HSX besitzt hoch-gebildetes und erfahrenes Team und moderne Produktionsausrüstung.
Die Plattengröße der Fähigkeit HSX-Fabrik ist maximale 740x500mm, aber, wenn die Plattengröße größer als 600mm ist, es muss Bericht sein zuerst. Und die minimale Plattengröße, die wir erreichen können, ist 5*5mm.
Die PWB-Stärke, die wir erreichen können, ist von 0.2mm bis 4.0mm, wenn die Brettstärke niedriger als 0.2mm ist, oder in hohem Grade, als 4mm, das Brett zuerst ausgewertet werden muss. (PS. Wenn Brettstärke gleich oder weniger als 0.6mm ist, beantragt sie nicht HASL-Oberfläche beendete)
Die Basis-Kupferstärke der inneren und äußeren Schicht ist kleinstes 0.3/0.5oz und maximales 3oz.
FAQ:
Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.
Q2: WieüberIhrePWB-Fabrikproduktionskapazität?
: Unsere Kapazität der monatlichen Produktion ist 50.000 Quadratmeter/Monat und 5000types/month.
Q3: WennwirkeinePWB-Datei/Gerber-Dateihaben, haben SienurdiePWB-Probe, kannSiesiefürmichproduzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.
Q4: WieversendenSienormalerweisedasPWB?
: Normalerweise für Päckchen, versenden wir die Bretter durch DHL, UPS, Fedex-Haus-Hausservice, könnten wir Ihr Versandkonto verwenden, um Sammlung zu tun oder unser Konto zu verwenden, um in der Lieferbedingung DDU (der Einfuhrzoll zu versenden unbezahlt).
Für schwere Waren mehr als 300kg, wir möglicherweise versenden Ihre PWB-Bretter durch Schiff oder auf dem Luftweg, um Frachtkosten zu sparen. Selbstverständlich wenn Sie Ihren eigenen Absender haben, treten möglicherweise wir mit ihnen für das Beschäftigen Ihren Versand in Verbindung.
Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für Produktion?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage
