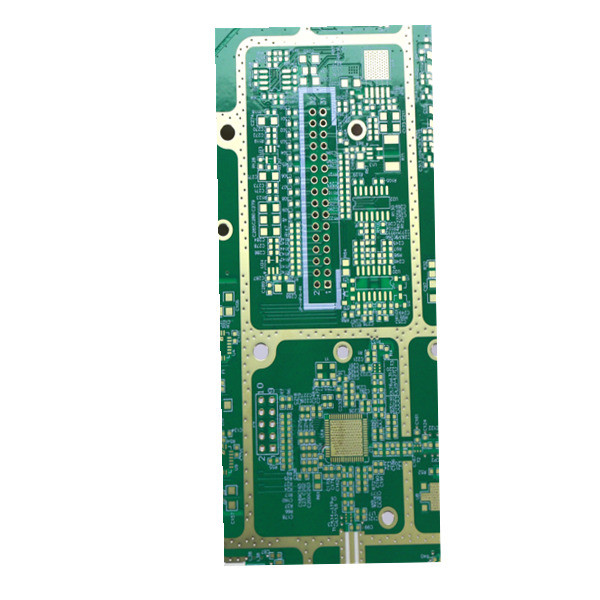

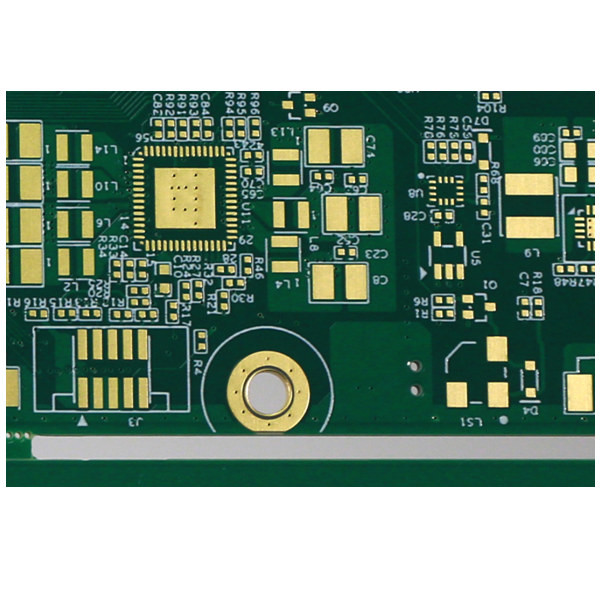

Doppeltes TG130 FR4 versah Halogen-freies Doppelschicht-PWB PWBs 3.0mm mit Seiten
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | 2L-Leiterplatte | Material | FR4 TG130 |
|---|---|---|---|
| PWB-Schicht | 2L | Brett-Stärke | 3.0mm |
| Fertige kupferne Stärke | 1/1 Unze | Lötmittel-Masken-Farbe | Grün beide Seiten |
| Siebdruckfarbe | Weiß, beide Seiten | Andere Produkte | Mehrschichtige Produkte, HDI PWB, einlagiges Brett, steifes Flex-PWB, schnelles Drehungsbrett |
| Markieren | Doppeltes TG130 FR4 versah PWB mit Seiten,Doppeltes TG130 versah PWB mit Seiten,Doppelpwb der schicht-TG130 |
||
Produkt-Beschreibung
Doppeltes TG130 FR4 versah Halogen-freies Doppelschicht-PWB PWBs 3.0mm mit Seiten
Doppeltes mit Seiten versehenes PWB-doppeltes mit Seiten versehenes PWB-Brett-Doppelschicht-PWB-Brett PWB-Prototyp-Brett Prototyp PWBs Doppeltes mit Seiten versehenes
Leiterplatte 2L
Die maximalen Schichten ist 32layer, muss wiederholen wenn Schicht ≥20.
Die maximale Endgremiumsgröße ist- 740* 500 Millimeter, aber, wenn >600 Millimeter, das Brett zuerst wiederholen muss.
Die minimale Plattengröße ist 5 * 5mm.
Rohstoffe PWBs umfassen PU +FR4, FR4, Rogers, Halogen-freie, hohe TG-Materialien, etc.
PWB-Stärkefähigkeit ist von 0.2~4.0mm, wenn Stärke weniger als 0,2 Millimeter, oder mehr als 4 Millimeter, werden Bedarf zu wiederholen.
PWB-Kupferstärkefähigkeit ist H~5oz. Wenn mehr als 5oz, wiederholen müssen.
Bogen- und Torsionstoleranz ist 0,075%.
Die minimale Lochgröße ist 0.15mm, wenn sie weniger Größe bohrt, als 0.15mm, bestätigen müssen.
Die maximale Lochgröße ist 6.0mm, wenn Lochgröße mehr, als 6mm, das Mahlen verwenden müssen, zum von Löchern zu vergrößern.
Minimaler Raum in der inneren Schicht (einseitig): 4~8L (schließen Sie) ein: Probe: 4 Mil; Bändchen: 4,5 Mil;
8~12L (schließen Sie) ein: Probe: 5 Mil; Bändchen: 5,5 Mil
12~18L (schließen Sie) ein: Probe: 6 Mil; Bändchen: 6,5 Mil
PWB-Lötmittelmaske Farbe: Grün-, Matt-Grün, Blaues, Matt-Blau, Schwarzes, Matt schwarz, gelb, rot, weiß, usw.
PWB-Silkscreenfarbe: Weiß, Schwarzes, usw.
PWB-Oberfläche: HASL bleifrei, ENIG, Immersions-Sn, OSP, selektiver ENIG + OSP, Immersions-Silber, ENEPIG, Goldfinger, etc.
| PWB-Schicht | 2L |
| PWB-Oberfläche | ENIG 2u“ |
| PWB-Material | FR4, TG170 |
| PWB-Stärke | 3.0mm |
| Fertiges Kupfer | 1/1oz |
| Min. Loch | 0,15 |
| PWB-Entwurf | Wegewahl |
| PWB-Lötmittelmaske | Grün, beide Seiten |
| PWB-Silkscreen | Weiß, beide Seiten |
| Spezieller Antrag | Verschlussstopfen-Öffnung und Überzug des Harzes vorbei |
FAQ:
1. Welche Dienstleistung können Sie erbringen?
Leiterplatte, Versammlung der gedruckten Schaltung, schneller Prototypauftrag
2. Wie schnell Ihre Vorbereitungs- und Anlaufzeit ist?
HDI-Brett am schnellsten 3 WDs, 2L und 4L steifes Brett schnellstes 24H
3. Wie man schnelles Zitat erhält?
Stellen Sie bitte gerber Datei und Sonderkommandos des Brettes bereit (einschließlich Schicht, Brettstärke, kupferne Stärke, Oberflächenbehandlung, Lötmittelmaske und Silkscreenfarbe, spezieller Antrag, wenn irgendwie, Nachfragequantität, usw.)
Probe:
| PWB-Schicht | 4L |
| PWB-Oberfläche | ENIG |
| PWB-Material | FR4, TG135 |
| fertige kupferne Stärke | 2/2/2/2oz |
| Lötmittelmaskenfarbe | Doppelte Seite, rot |
| Silkscreen | Doppelte Seite, schwarz |
| Quantität | 1000pcs, 2 Wochen |
Zahlungsbedingungen 4.What tun Sie haben?
T/T
