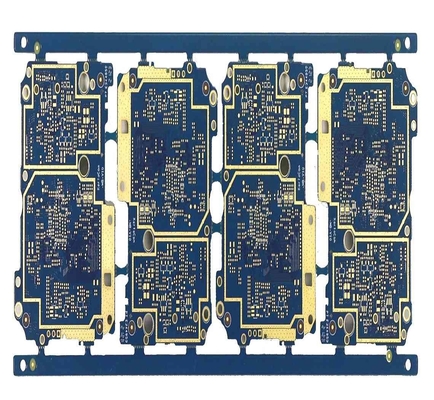

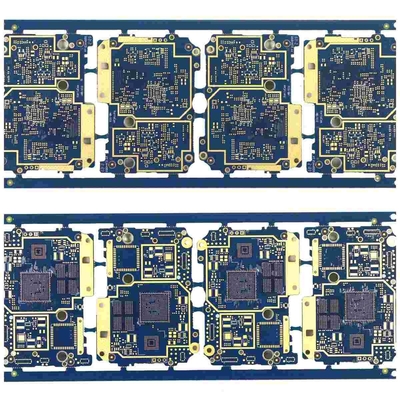

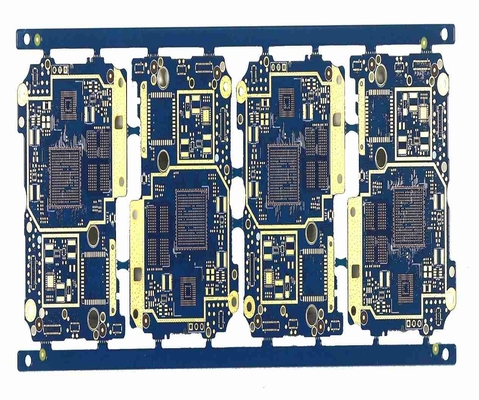

Mehrschichtige Leiterplatte 1OZ 4 blaue Lötmittel-Maske Schicht-mehrschichtige PWBs FR4 TG170
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Brett PWB-4L | Material | FR4, TG170 |
|---|---|---|---|
| PWB-Schicht | 4L | Brett-Stärke | 1.2mm |
| Fertige kupferne Stärke | 1/1/1/1OZ | Lötmittel-Masken-Farbe | Blau |
| Siebdruckfarbe | Weiß | Spezieller Antrag | Verschlussstopfen-Öffnung und Überzug des Harzes vorbei |
| Markieren | Mehrschichtiges flexibles PWB 1OZ,Mehrschichtiges flexibles PWB TG170,Mehrschichtige Stromkreise FR4 TG170 |
||
Produkt-Beschreibung
Mehrschichtige Leiterplatte 1OZ 4 blaue Lötmittel-Maske Schicht-mehrschichtige PWBs FR4 TG170
4L Brett der gedruckten Schaltung Board/PCB
Maximale Schichten: 32layer (Schicht ≥20 muss wiederholen)
Maximale Endplattengröße: 740* 500 Millimeter (>600 Millimeter muss wiederholen)
Minimale Endplattengröße: 5 * 5mm
Minimales Bohrloch: 0.15mm (<0.15 Millimeter muss wiederholen)
Minimales Bohrloch HDI: 0.08-0.10MM
Längenverhältnis: 15:1 (>12:1 muss wiederholen)
Brettstärke: 0.2~4.0mm (<0.2 Millimeter, >4 Millimeter muss wiederholen)
Kupferne Stärke: Inneres layer≤ 6 Unze (≥5 Unze für 4L, ≥4OZ für 6L, ≥3OZfor 8L und oben wird wiederholt)
Äußeres Schicht copper≤ 10 Unze (≥5 Unze muss wiederholen)
Kupfer im holes≤ 5 Unze (≥1 Unze muss wiederholen
Minimaler Raum in der inneren Schicht (einseitig): 4~8L (schließen Sie) ein: Probe: 4 Mil; klein Volumen: 4,5 Mil;
8~12L (schließen Sie) ein: Probe: 5 Mil; klein Volumen: 5,5 Mil
12~18L (schließen Sie) ein: Probe: 6 Mil; klein Volumen: 6,5 Mil
| PWB-Schicht | 4L |
| PWB-Oberfläche | IF-HASL |
| PWB-Material | FR4, TG170 |
| PWB-Stärke | 1.2mm |
| Fertiges Kupfer | 1/1/1/1oz |
| Min.-Loch | 0,25 |
| PWB-Entwurf | Wegewahl |
| PWB-Lötmittelmaske | Blau |
| PWB-Silkscreen | Weiß |
| Spezieller Antrag | Verschlussstopfen-Öffnung und Überzug des Harzes vorbei |
FAQ:
1. Welche Dienstleistung können Sie erbringen?
Leiterplatte, Versammlung der gedruckten Schaltung, schneller Prototypauftrag
2. Wie schnell Ihre Vorbereitungs- und Anlaufzeit ist?
HDI-Brett am schnellsten 3 WDs, 2L und 4L steifes Brett schnellstes 24H
3. Wie man schnelles Zitat erhält?
Stellen Sie bitte gerber Datei und Sonderkommandos des Brettes bereit (einschließlich Schicht, Brettstärke, kupferne Stärke, Oberflächenbehandlung, Lötmittelmaske und Silkscreenfarbe, spezieller Antrag, wenn irgendwie, Nachfragequantität, usw.)
Probe:
| PWB-Schicht | 4L |
| PWB-Oberfläche | ENIG |
| PWB-Material | FR4, TG135 |
| fertige kupferne Stärke | 2/2/2/2oz |
| Lötmittelmaskenfarbe | Doppelte Seite, rot |
| Silkscreen | Doppelte Seite, schwarz |
| Quantität | 1000pcs, 2 Wochen |
Zahlungsbedingungen 4.What tun Sie haben?
T/T
