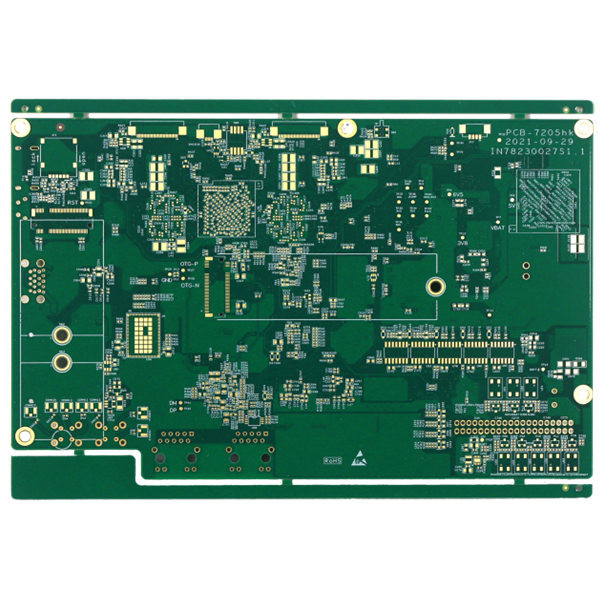

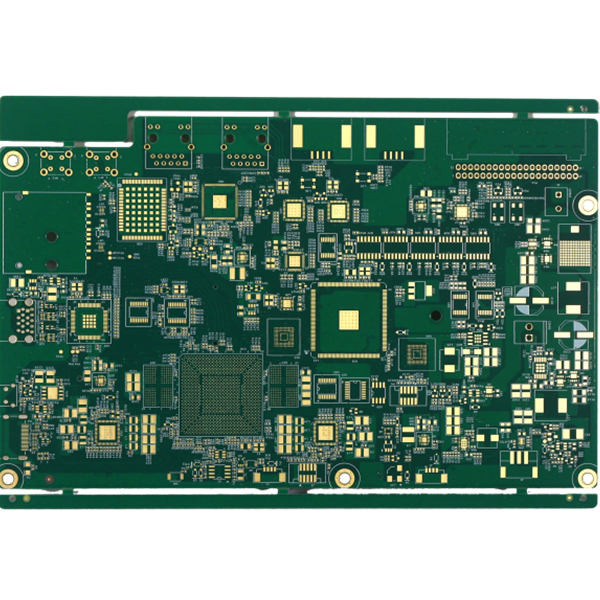

Halogen freie Lötmittel-Maske PWBs mehrschichtige grüne Herstellungs-4L 1.6mm
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | Mehrschichtige Leiterplatte | Rohmaterial | IT180A |
|---|---|---|---|
| Schicht und Dicke | 4L, 1.6mm | PWB-Kupferstärke | 1/1/1/1OZ |
| PWB-Lötmittelmaske | Grün | Legenden-Farbe | Während |
| Entwurf | Niederlage | Spezieller Antrag | Verschlussstopfen-Öffnung des Harzes |
| Markieren | mehrschichtige Herstellung 1.6mm PWBs,mehrschichtige Herstellung PWBs 4L,multi Schicht-PWB 4L 1.6mm |
||
Produkt-Beschreibung
Halogen freie Lötmittel-Maske PWBs mehrschichtige grüne Herstellungs-4L 1.6mm
Mehrschichtige Leiterplatte PWB-Leiterplatte mehrschichtige PWB-PWB-Leiterplatte-einzelne Leiterplatte
Mehrschichtiges PCB-/4Lbrett
Die maximalen Schichten ist 32layer, muss wiederholen wenn Schicht ≥20.
Die maximale Endgremiumsgröße ist- 740* 500 Millimeter, aber, wenn >600 Millimeter, das Brett zuerst wiederholen muss.
Die minimale Plattengröße ist 5 * 5mm.
Rohstoffe PWBs umfassen PU +FR4, FR4, Rogers, Halogen-freie, hohe TG-Materialien und so weiter.
PWB-Stärkefähigkeit ist von 0.2~4.0mm, wenn Stärke weniger als 0,2 Millimeter, oder mehr als 4 Millimeter, werden Bedarf zu wiederholen.
PWB-Kupferstärkefähigkeit ist H~5oz. Wenn mehr als 5oz, wiederholen müssen.
Bogen- und Torsionstoleranz ist 0,075%.
Die minimale Lochgröße ist 0.15mm, wenn sie weniger Größe bohrt, als 0.15mm, bestätigen müssen.
Die maximale Lochgröße ist 6.0mm, wenn Lochgröße mehr, als 6mm, das Mahlen verwenden müssen, zum von Löchern zu vergrößern.
Minimaler Raum in der inneren Schicht (einseitig): 4~8L (schließen Sie) ein: Probe: 4 Mil; klein Volumen: 4,5 Mil;
8~12L (schließen Sie) ein: Probe: 5 Mil; klein Volumen: 5,5 Mil
12~18L (schließen Sie) ein: Probe: 6 Mil; klein Volumen: 6,5 Mil
PWB-Lötmittelmaske Farbe: Grün-, Matt-Grün, Blaues, Matt-Blau, Schwarzes, Matt schwarz, gelb, rot, weiß, usw.
PWB-Silkscreenfarbe: Weiß, Schwarzes, usw.
PWB-Oberfläche: HASL bleifrei, ENIG, Immersions-Sn, OSP, selektiver ENIG + OSP, Immersions-Silber, ENEPIG, Goldfinger, etc.
Anwendung: Kommunikationen, Industrie/comsumer elektronisch.
| PWB-Schicht | PWB 4L |
| PWB-Oberfläche | ENIG 2U |
| PWB-Material | IT180A |
| PWB-Stärke | 1.6mm beendete |
| Min. Lochgröße | 0.25mm |
| PWB-Lötmittelmaske | Grün |
| PWB-Legende | Weiß |
| PWB-Kupfer | 1/1/1/1oz beendete |
| Spezieller Antrag | Verschlussstopfen-Öffnung des Harzes |
| Vorbereitungs- und Anlaufzeit | Lastest 24H |
FAQ:
1. Welche Dienstleistung können Sie erbringen?
Leiterplatte, Versammlung der gedruckten Schaltung, schneller Prototypauftrag
2. Wie schnell Ihre Vorbereitungs- und Anlaufzeit ist?
HDI-Brett am schnellsten 3 WDs, 2L und 4L steifes Brett schnellstes 24H
3. Wie man schnelles Zitat erhält?
Stellen Sie bitte gerber Datei und Sonderkommandos des Brettes bereit (einschließlich Schicht, Brettstärke, kupferne Stärke, Oberflächenbehandlung, Lötmittelmaske und Silkscreenfarbe, spezieller Antrag, wenn irgendwie, Nachfragequantität, usw.)
Probe:
| PWB-Schicht | 4L |
| PWB-Oberfläche | ENIG |
| PWB-Material | FR4, TG135 |
| fertige kupferne Stärke | 2/2/2/2oz |
| Lötmittelmaskenfarbe | Doppelte Seite, rot |
| Silkscreen | Doppelte Seite, schwarz |
| Quantität | 1000pcs, 2 Wochen |
Zahlungsbedingungen 4.What tun Sie haben?
T/T
