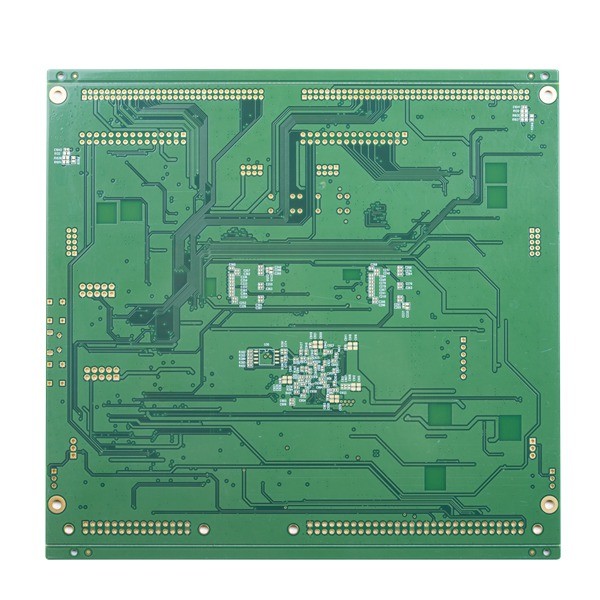

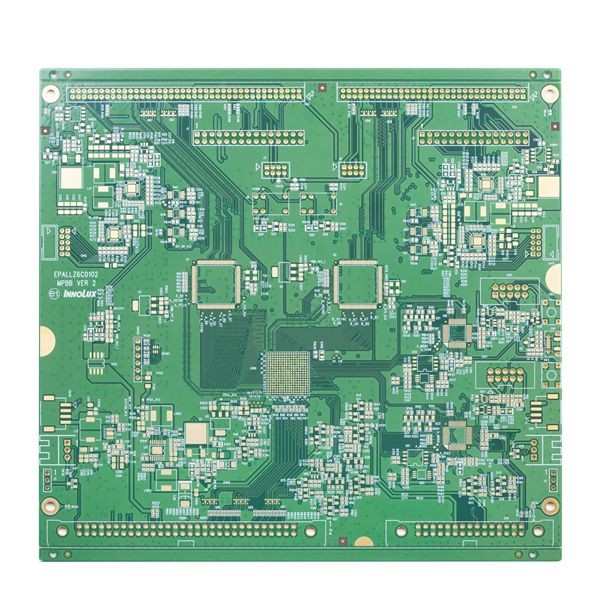

Kleines Immersions-Gold BGA mehrschichtiges der Leiterplatte-6 Schicht-3mil
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Produktname | freie Leiterplatte des Halogen-6L | Material | FR4 halogenfrei |
|---|---|---|---|
| PWB-Schicht | 6L | Brett-Stärke | 1.6mm |
| Fertige kupferne Stärke | 1/1/1/1/1/1OZ | freie Leiterplatte des Halogen-6L | 0.15mm |
| Min.PCB-Bahn/-abstand | 3/3mil | Lötmittel-Masken-Farbe | Grün |
| Siebdruckfarbe | Weiß | Spezieller Antrag | Halogen freies material/0.25mm BGA |
| Markieren | mehrschichtige Leiterplatte 6L,mehrschichtige Leiterplatte 3mil,mehrschichtiges Brett 3mil |
||
Produkt-Beschreibung
Kleines Immersions-Gold BGA mehrschichtiges der Leiterplatte-6 Schicht-3mil
Freies materielles kleines BGA kleines Linie Raum und Gap des mehrschichtigen Leiterplatte-Halogen-mehrschichtiges PWB
freie Leiterplatte des Halogen-6L
Maximale Schichten: 32layer (Schicht ≥20 muss wiederholen)
Maximale Endplattengröße: 740* 500 Millimeter (>600 Millimeter muss wiederholen)
Minimale Endplattengröße: 5 * 5mm
Minimales Bohrloch: 0.15mm (<0.15 Millimeter muss wiederholen)
Minimales Bohrloch HDI: 0.08-0.10MM
Längenverhältnis: 15:1 (>12:1 muss wiederholen)
Brettstärke: 0.2~4.0mm (<0.2 Millimeter, >4 Millimeter muss wiederholen)
Kupferne Stärke: Inneres layer≤ 6 Unze (≥5 Unze für 4L, ≥4OZ für 6L, ≥3OZfor 8L und oben wird wiederholt)
Äußeres Schicht copper≤ 10 Unze (≥5 Unze muss wiederholen)
Kupfer im holes≤ 5 Unze (≥1 Unze muss wiederholen
Minimaler Raum in der inneren Schicht (einseitig): 4~8L (schließen Sie) ein: Probe: 4 Mil; klein Volumen: 4,5 Mil;
8~12L (schließen Sie) ein: Probe: 5 Mil; klein Volumen: 5,5 Mil
12~18L (schließen Sie) ein: Probe: 6 Mil; klein Volumen: 6,5 Mil
| PWB-Schicht | 6L | PWB-Material | FR4 |
| Kupferne Stärke | 1/1/1/1/1/1OZ | PWB-Stärke | 1.6MM |
| Min. Lochgröße | 0.15mm | Min.PCB-Bahn/-abstand: | 3/3mil |
| PWB-Lötmittelmaske | Grün | PWB-Silkscreen | Weiß |
| PWB-Oberfläche beendete | Immersions-Gold | PWB-Entwurf | Routing/V-CUT |
| Anwendung | medizinische Geräte | ||
| Spezielle Anforderung: | kleine Linie Raum und Abstand: 3/3mil/min. über die Lochgröße 0.15mm/halogen frei/Widerstand control/0.25mm BGA | ||
FAQ:
1. Welche Dienstleistung können Sie erbringen?
Leiterplatte, Versammlung der gedruckten Schaltung, schneller Prototypauftrag
2. Wie schnell Ihre Vorbereitungs- und Anlaufzeit ist?
HDI-Brett am schnellsten 3 WDs, 2L und 4L steifes Brett schnellstes 24H
3. Wie man schnelles Zitat erhält?
Stellen Sie bitte gerber Datei und Sonderkommandos des Brettes bereit (einschließlich Schicht, Brettstärke, kupferne Stärke, Oberflächenbehandlung, Lötmittelmaske und Silkscreenfarbe, spezieller Antrag, wenn irgendwie, Nachfragequantität, usw.)
Beispielliste:
| PWB-Schicht | 4L |
| PWB-Oberfläche | ENIG |
| PWB-Material | FR4, TG135 |
| fertige kupferne Stärke | 2/2/2/2oz |
| Lötmittelmaskenfarbe | Doppelte Seite, rot |
| Silkscreen | Doppelte Seite, schwarz |
| Quantität | 1000pcs, 2 Wochen |
Zahlungsbedingungen 4.What nehmen Sie an?
: Überweisung (T/T) oder Akkreditiv (L/C) oder Paypal (nur für kleinen Wert weniger als 500usd)
