8 Schicht-mehrschichtige Leiterplatte ENIG 2u TAIYO Black Solder Mask

Herkunftsort China
Markenname Huashengxin
Zertifizierung UL , ISO9001
Modellnummer 135129
Min Bestellmenge 1pcs
Verpackung Informationen Vakuum
Lieferzeit Schnellstes 24H für 2L und 4L
Zahlungsbedingungen T/T

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
PWB-Schicht 8 Schicht-Leiterplatte mit kleiner Linie Raum und BGA Marterial FR4 TG170
PWB-Oberfläche ENIG 2u Lötmittelmaske TAIYO Black
Kleinste Leiterbahn/Abstand 3/3mil Kleinstes Loch 0.20mm
Anwendung digitale Produkte Vorbereitungs- und Anlaufzeit Schnellstes 24H für 2L und 4L
Markieren

8 Schicht-mehrschichtige Leiterplatte

,

TAIYO Black Multilayer Printed Circuit-Brett

,

ENIG 8 Schicht-Leiterplatte

Hinterlass eine Nachricht
Produkt-Beschreibung

Mehrschichtige Leiterplatte 8 Schicht-Leiterplatte mit kleiner Lötmittel-Maske der Linien-Raum und BGA-Schwarzen



8 Schicht-Leiterplatte mit kleiner Linie Raum und BGA



HSX-Stromkreis bedeckt über 5.000 PWB-Produkte monatlich, von einlagigem zu 32L FR-4 PWB, von IMS-PWB-, HDI-Brettern, zu Hochfrequenz-PTFE-Brettern und zu den Steif-Flexbrettern. Wir stellen flexible schnelle Drehungsproduktionsdienstleistungen (12 Stunden to72-Stunden) sowie Bändchen zu großer Volumen PWB-Herstellung zur Verfügung.



Produkte sind auf den High-Techen Gebieten wie Kommunikationen, Stromversorgung, Computernetzwerke, digitale Produkte, industrielle Steuerung, Wissenschaft und Ausbildung, medizinische Geräte und Aerospace weitverbreitet.





Maximale Schichten: 32layer (Schicht ≥20 muss wiederholen)



Maximale Endplattengröße: 740* 500 Millimeter (>600 Millimeter muss wiederholen)



Minimale Endplattengröße: 5 * 5mm


PWB-Material: PU +FR4, FR4, Rogers…


PWB-Stärke: 0.2~4.0mm (<0.2 Millimeter, >4 Millimeter muss wiederholen) (Brettstärke ≤ 0.6mm, beantragen nicht HASL-Oberfläche)



kupferne Stärke des inneren und äußeren niedrigen Kupfers: Minute 0.3/0.5oz, maximales 3oz, Vor-4-6oz





Bogen und Torsion: 0,075%



Min.-Lochgröße: 0.15mm (<0.15 Millimeter muss wiederholen)



Minimales Bohrloch HDI: 0.08-0.10MM


Leiterbahn/Abstand: 3mil (0.075mm)


PWB-Entwurf: Routing/V-CUT/Punching



Lötmittelmaskenstärke: Standard-15-20um; Modern: 35um



Minimale Lötmittelmasken-Brückenbreite: grünes 4mil, andere Farbe 4.8mil



Füllende Löcher der Lötmittelmaske: 0.1-0.5mm



Die Farbe der Lötmittelmaske: grünes, mattes Grün, blaues, mattes blaues, schwarzes, mattes Schwarzes, gelb, rot, weiß, usw.


PWB-Silkscreen: Weiß, schwarz und als Ihr Antrag



Peelable-Maskenstärke: 500-1000um


Oxidationsfilm von OSP: 0.2-0.5um



Leiterplatte Schichtzählung: 8L Leiterplattelaminat: FR4 TG170
Schicht-Kupfer dick: 1/1/1/1/1/1/1/1OZ Brettstärke: 1.6MM
Kleinste Lochgröße: 0.2mm Kleinste Leiterbahn/Abstand: 3/3mil
Lötmittelmaskenfarbe: TAIYO Black Siebdruckfarbe: Weiß
PWB-Oberfläche beendete: Immersions-Gold Brettprofil: Routing/V-CUT
PWB-Brett-Anwendung: digitale Produkte
Forderung der speziellen Anforderung: kleine Linie Raum und Abstand: Steuerung 3/3mil/impedance/Harz gefülltes und überzogenes over/0.25mm BGA

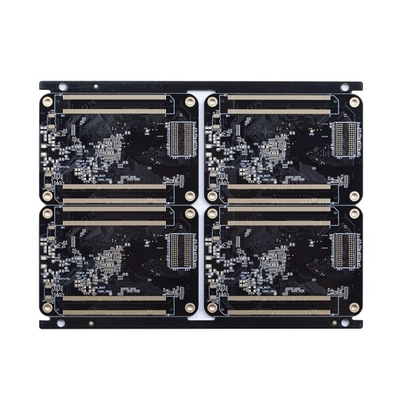

8 Schicht-mehrschichtige Leiterplatte ENIG 2u TAIYO Black Solder Mask 08 Schicht-mehrschichtige Leiterplatte ENIG 2u TAIYO Black Solder Mask 1

FAQ:

Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Ja sind wir die Fabrik, haben wir unabhängige schnelle Drehungsprototyp PWB-Herstellung u. große Volumen PWB-Fertigungsstraßen.



Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)



Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen anderen 3. Parteien. Und wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.



Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen. Schicken Sie uns einfach das Beispiel-PWB, könnten wir den PWB-Entwurf klonen und ihn ausarbeiten.



Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?
: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehungsdienstleistungen)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehungsdienstleistungen)
Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage



Q6: Welche Zahlung nehmen Sie an?
: Überweisung (T/T) oder Akkreditiv (L/C) oder Paypal (nur für kleinen Wert weniger als 500usd)
