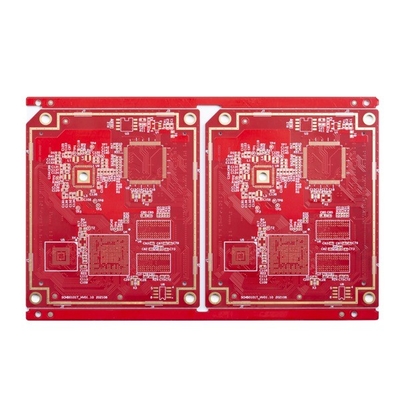

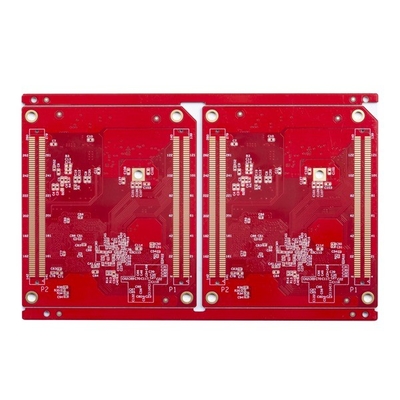

mehrschichtiges Immersions-Gold der Leiterplatte-14L des Prototyp-FR4 TG150

mehrschichtiges Immersions-Gold der Leiterplatte-14L des Prototyp-FR4 TG150

Mehrschichtiges schnelles Drehungs-Prototyp 14L Immersions-Gold PWBs FR4 TG150

Leiterplatte 14L mit Kupfer des Lochs 30um

Stromkreis Shenzhens Huashengxin wurde im Jahre 2010 gegründet. Es ist ein Berufs-PWB-Hersteller. Seine Produkte bedecken von einlagigem zu 32 Schicht FR4 PWB, IMS-PWB, HDI-Bretter, kupfernes niedriges PWB, Hochfrequenz-PTFE-Bretter und Steif-Flexbretter, etc. und sie werden weit von an der Kommunikationsindustrie, Stromversorgungsgeräte, Computernetzwerke zur Luftfahrtindustrie angewendet. HSX stellt flexible schnelle Drehungsproduktionsdienstleistungen (schnellstes 12hours zu 72 Stunden) und auch Bändchen zu großen Volumen PWB-Produktionen zur Verfügung.

Schicht: 1-32layer (muss das Brett auswerten sein layer>/=20L).

Die maximale Endplattengröße ist- 740* 500mm, aber, wenn Plattenseite >600 Millimeter, es auswerten muss.

Die minimale Plattengröße ist 5 * 5mm.

Rohstoffe: FR4, Rogers, Halogen-freie, hohe TG-Materialien, kupferne Basis, Albasis, usw.

PWB-Stärke: 0.2~4.0mm (muss sie an zuerst, wenn Stärke kleiner als 0,2 Millimeter ist, oder mehr auswerten als 4 Millimeter)

PWB-Kupferstärke: Inneres layer≤ 6 Unze (aber kupferne Stärke wird ≥5 Unze für 4L, ≥4OZ für 6L, ≥3OZfor 8L und oben ausgewertet)
Äußeres Schichtkupfer: ≤ 10 Unze (≥5 Unze muss ausgewertet werden)

Bogen- und Torsionstoleranz: 0,075%.

Minimale Lochgröße: 1) wenn Brettstärke ≤2.0mm, minimale Lochgröße 0.20mm ist. Wenn Brett thickness>2.0mm, minimale Lochgröße: Aspekt ratio≤10 (für Bohrer)

2) wenn Brett thickness≤0.8mm, minimale Lochgröße 0.10mm ist. Wenn Brett thickness≤1.2mm, minimale Lochgröße 0.15mm ist

Lötmittelmaskenfarbe: Grün, mattes Grün, blau, mattes Blaues, schwarz, mattes Schwarzes, gelb, rot, weiß und wie Kunden spezifizieren.

Silkscreenfarbe: Weiß, schwarz und wie Kunden spezifizieren.

Oberfläche beendet: HASL, IF-HASL, ENIG, Immersions-Sn, OSP, selektiver ENIG + OSP, Immersions-Silber, ENEPIG, hartes Gold, etc. überziehend.

FAQ:

Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Wir sind und PWB-Fabrik in Shenzhen, China. Wir haben Herstellungslinie unabhängiger schneller Drehungsprototyp PWBs und Massenfertigungsstraßen.

Q2: Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
: Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, ODB+ (.TGZ)

Q3: Sind mein PWB archiviert sicher, wenn ich sie bei Ihnen für die Herstellung einreiche?
: Wir respektieren das Copyright des Kunden und werden nie PWB für jemand anderes mit Ihren Dateien herstellen, es sei denn, dass wir schriftliche Genehmigung von Ihrer Seite empfangen, noch teilen wir diese Dateien mit allen möglichen 3. Parteien.  Wir könnten NDA mit Kunden gegebenenfalls unterzeichnen.

Q4: Wenn wir keine PWB-Datei/Gerber-Datei haben, haben Sie nur die PWB-Probe, kann Sie sie für mich produzieren?
: Ja könnten wir Ihnen helfen, das PWB zu klonen.  Aber wir benötigen Sie, uns das Beispiel-PWB zu schicken, wir könnten den PWB-Entwurf klonen.

Q5: Was ist Ihre Standardvorbereitungs- und Anlaufzeit für PWB?

: Probe/Prototyp (weniger als 3sqm):
1-2 Schichten: 3 zu den Tagen 5working (am schnellsten 24 Stunden für schnelle Drehung)
4-8 Schichten: 7~12 Werktage (schnellstes 48hours für schnelle Drehung)

Massenproduktion (weniger als 200sqm):
1-2 Schichten: 7 bis 12 Werktage
4-8 Schichten: 10 bis 15 Werktage

Q6: Welche Zahlungsbedingungen akzeptieren Sie?
: Überweisung (T/T), Akkreditiv (L/C), Paypal (nur für kleinen Wert weniger als 500usd)
